Описание

Стандарт: ТУ BY 100211261.040-2014

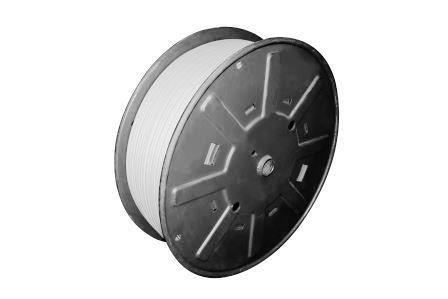

Провода с бумажной арамидной изоляцией (АПБА, ПБА, ПЭБА) применяются для изготовления обмоток электрических машин. Провода в пропитанном состоянии предназначены для эксплуатации при температуре до 180°C. Нижнее значение температуры при эксплуатации минус 60°C.

Конструкция:

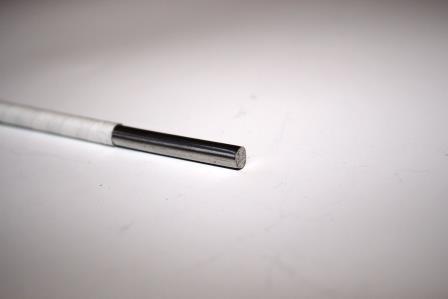

АПБА:
1. проволока алюминиевая круглого или прямоугольного сечения:
• для круглого провода диаметр от 1,90 до 5,30 мм;
• для прямоугольного размер по толщине аот 2,00 до 5,60 мм и по ширине b от 2,80 до 15,00 мм (см. таблицу);
2. изоляция из лент синтетической арамидной бумаги.
ПЭБА:
1. проволока медная круглого сечения, диаметром от 1,70 до 4,00 мм;
2. эмалевая двухслойная изоляция, дополнительно изолированная лентами синтетической арамидной бумаги.
ПБА:
1. проволока медная прямоугольного сечения, размер по толщине а от 2,00 до 5,60 мм и по ширине b от 2,80 до 15,00 мм (см. таблицу);
2. изоляция из лент синтетической арамидной бумаги.

Предельное отклонение размеров для прямоугольной проволоки

Номинальная ширина проволоки "b", мм
Номинальная толщина проволоки "а", мм
2,00 2,12 2,24 2,36 2,50 2,65 2,80 3,00 3,15 3,35 3,55 3,75; 4,00 4,25 4,50 4,75 5,00 5,30 5,60
2,80
3,00
3,15
3,35
3,55
3,75
4,00
4,25
4,50
4,75
5,00
5,30
5,60
6,00
6,30
6,70
7,10
7,50
8,00
8,50
9,00
9,50
10,00
10,60
11,20
11,80
12,50
13,20
14,00
15,00

Предпочтительный ряд номинального диаметра для круглой проволоки

1,32 1,35 1,38 1,40 1,45 1,50 1,53 1,56 1,60 1,70 1,78 1,80 1,85 1,90 2,00 2,03 2,10 2,12 2,13 2,14 2,20 2,22
2,24 2,25 2,30 2,36 2,40 2,44 2,50 2,51 2,52 2,57 2,59 2,61 2,65 2,70 2,73 2,76 2,80 2,84 2,85 2,80 2,95 2,98
3,00 3,02 3,05 3,15 3,20 3,27 3,30 3,34 3,35 3,36 3,37 3,40 3,45 3,50 3,55 3,57 3,50 3,61 3,66 3,67 3,70 3,72
3,75 3,80 3,81 3,90 3,92 3,95 4,00 4,10 4,11 4,15 4,23 4,25 4,37 4,50 4,75 5,00 5,10 5,20 5,30 5,60 5,65 6,00
