Клавиатуры с ночной светодиодной подсветкой – разновидность многослойных жестких самонесущих ПУ с дополнительным светорассеивающим слоем. Их основные параметры аналогичны, конструктивно они отличаются лишь толщиной ПУ, она может быть от 4 до 12мм. Подсветка клавиатур осуществляется через прозрачный световод, установленный между печатной платой и лицевым слоем ПУ. Источниками света являются экономичные и долговечные светодиодные элементы. Цвет свечения может быть самым различным за счет применения соответствующих светодиодов и различной окраски подсвечиваемых зон. Клавиатуры с ночной подсветкой широко применяются в автотракторной технике, авиации, а так же на других транспортных средствах и спецтехнике.

Преимущества ПУ с подсветкой

1. Малые токи и напряжения. За счет использования светодиодов, данное исполнении клавиатуры не требует высоких напряжений и токов, необходимых для обеспечения люминесцентной или электроламповой подсветки. Регулировка яркости свечения легко изменяется за счет изменения подаваемого на светодиоды напряжения питания.
2. Неограниченное количество вариантов подсветки. Данное исполнение ПУ позволяет подсвечивать как полностью всю поверхность клавиши, так и отдельно символы, обводки групп клавиш, контуры клавиш, логотипы. Все это может быть исполнено в разных цветовых гаммах за счет покраски лицевой стороны, а так же применения светодиодов разной светимости.
3. Возможность создания скрытых изображений. Применяя специализированные краски, мы можем создать на ПУ скрытые элементы, которые будут проявляться только при включении подсветки.

Формовка

Формовка производится с применением специально изготавливаемых штампов и позволяет улучшить эргономические показатели, а также внешний вид ПУ:

  • визуально выделяет органы управления среди прочих графических элементов;
  • облегчает поиск органов управления при работе на ощупь;
  • клавиатура с формованными клавишами не выглядит плоской.

Кроме этого, в большинстве случаев (в зависимости от конструкции ПУ) формовка используется при установке SMD-компонентов, например, светодиодов.

Виды формовки:

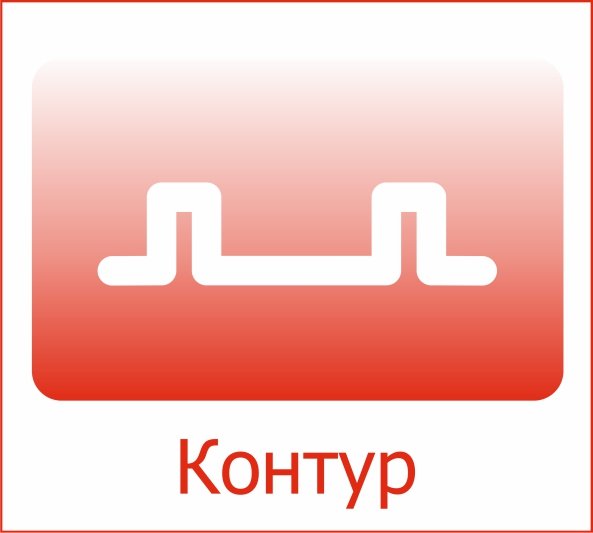

Подъём Купол Контур Контур + купол

Технические характеристики

Коммутируемое напряжение, В 0,1…40
Ток коммутации, А 0,01…100
Сопротивление изоляции, не менее, МОм 5
Максимальный размер, мм 500x300
Толщина, не более, мм 4…12
Ход клавиши, мм 0,2…0,5
Усилие нажатия клавиш, Н 1…5
Гарантированное количество нажатий клавиши, не менее 3 000 000
Рабочий диапазон температур, °С от –40 до +60
Пыле-, влагозащищенность IP 52…IP 65
