Описание

Датчики оборотов бесконтактные на эффекте Холла (ДХ) предназначены для бесконтактного определения числа оборотов вращающихся шестерен и коммутации электрических цепей.

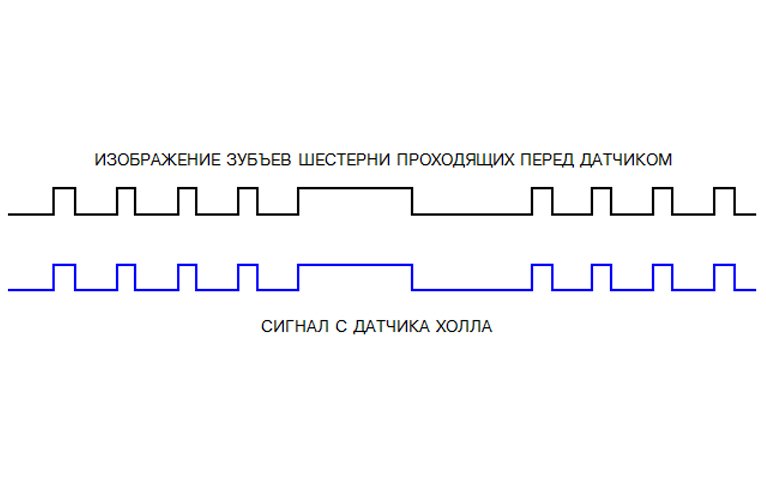

В таких датчиках использован эффект Холла. Интегральная схема датчика Холла располагается между шестерней и постоянным магнитом. Когда зуб шестерни проходит у элемента датчика, то он изменяет величину магнитного поля, пронизывающего элемент Холла. За счет этого возникает сигнал напряжения, который находится в милливольтновом диапазоне и не зависит от относительной скорости между датчиком и шкстерней. Оценивающая электронная схема, встроенная в интегральную схему датчика Холла, вырабатывает сигнал в форме прямоугольных импульсов.

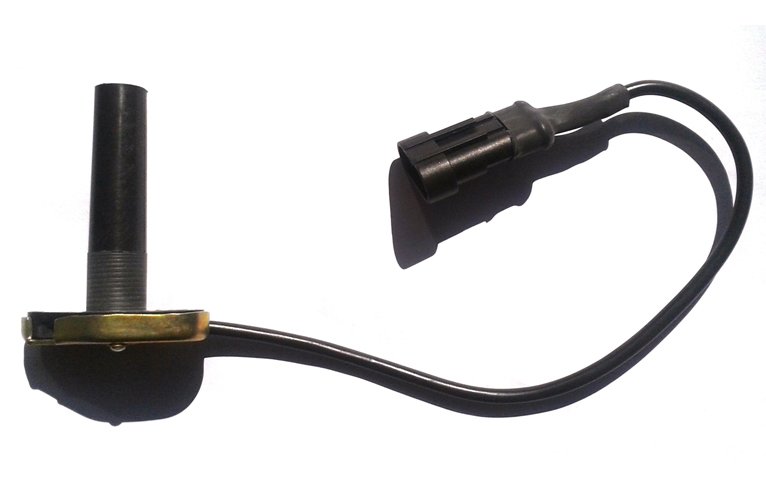

Датчик оборотов

Преимущества датчика Холла:

  • больший ресурс срабатывания из-за отсутствия механических контактов
  • большая частота коммутации.

Особенности:

По условиям эксплуатации датчик соответствует гост 3940 и изготавливается по виду климатического исполнения ухл 2.1 по гост 15150 со следующими климатическими условиями:

  • датчик работает при температуре окружающего воздуха от - 25 с до + 85 с.
  • электропитание датчика осуществляется от сети постоянного тока номинальным напряжением питания 24 в.
  • датчик изготавливается в корпусе цилиндрической формы.
