Описание

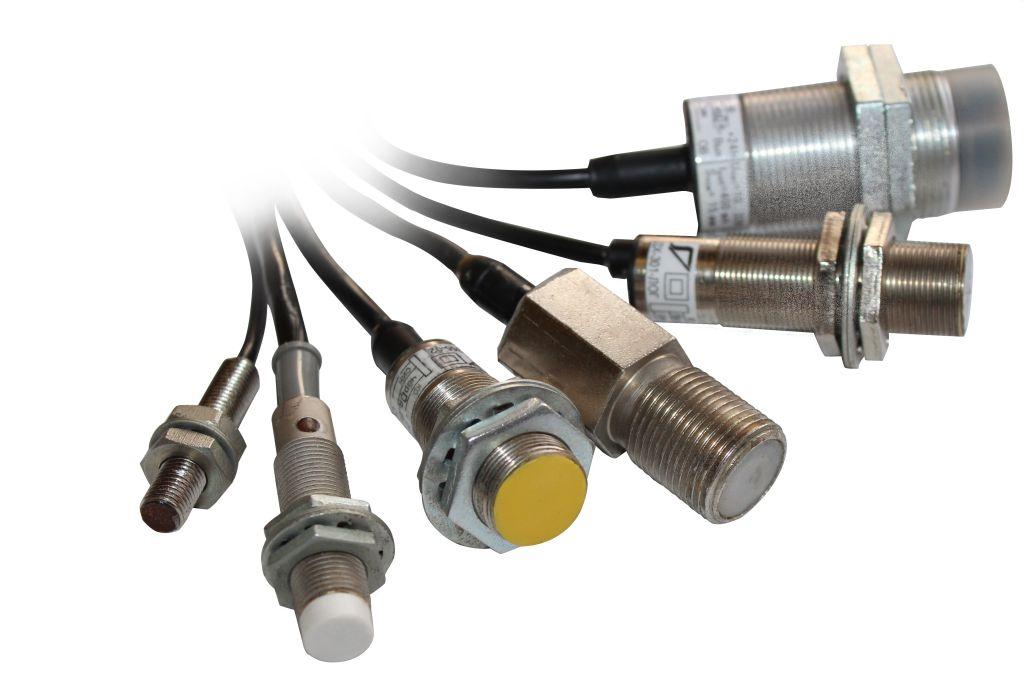

Индуктивные датчики служат для бесконтактного получения информации о перемещениях рабочих органов машин, механизмов, роботов и т.п. и преобразования этой информации в электрический сигнал. Они нашли широкое применение практически во всех отраслях промышленности и являются наиболее важными элементами систем автоматики.

В основном бесконтактные индуктивные выключатели работают на срыве или изменении амплитуды колебаний генератора при внесении в активную зону датчика металлического предмета определенных размеров. При подаче питания на выключатель в области его чувствительного элемента образуется переменное электромагнитное поле, наводящее во внесенном в зону материале вихревые токи, электромагнитное поле которых приводит к изменению амплитуды колебаний генератора. В результате демодулятор вырабатывает аналоговый сигнал, который преобразуется триггером в пороговый уровень, управляющий усилителем и вызывающий изменение коммутационного состояния выключателя. В зависимости от материала, из которого изготовлен воздействующий элемент, расстояние воздействия может изменяться.

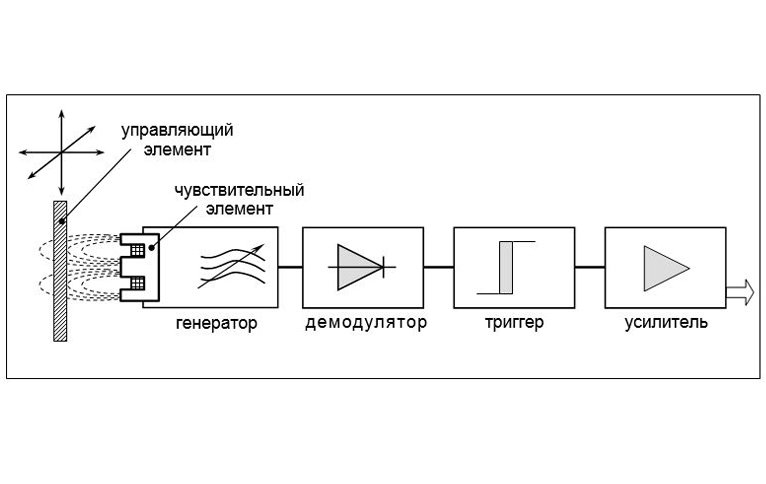

Функциональная схема индуктивных датчиков

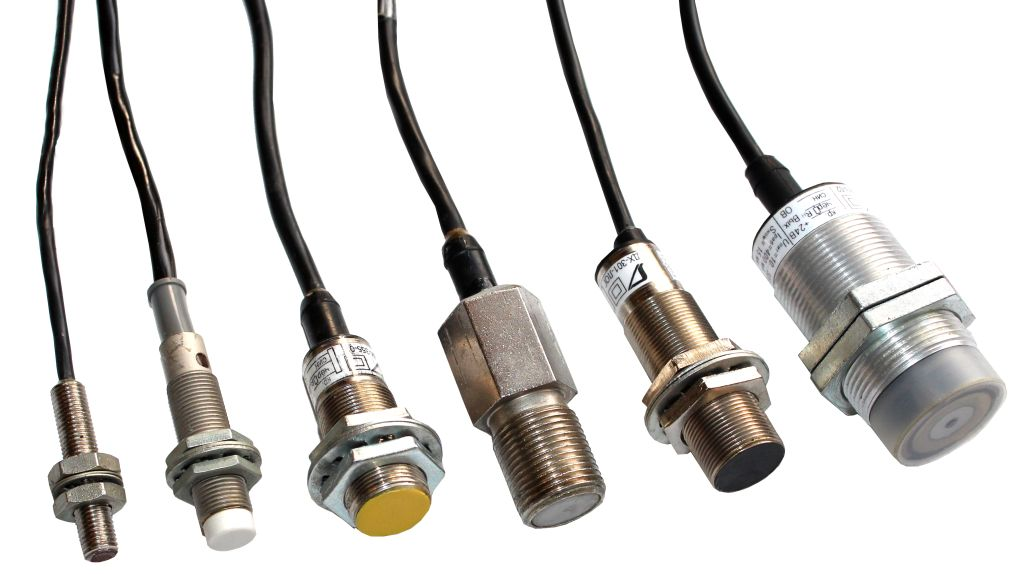

По напряжению питания мы изготавливаем три группы индуктивных выключателей:
– на постоянном токе;
– на переменном токе;
– выключатели с токовым выходом.

Преимущества:

  • индуктивные датчики обеспечивают высочайшую надежность обнаружения деталей машин и металлических объектов на малых и больших расстояниях;
  • они срабатывают исключительно на металл;
  • на работу индуктивных датчиков не оказывает влияние высокая влажность, пыль, вибрация;
  • они стойки к химически активным средам;
  • отсутствует механический износ, отсутствуют отказы, связанные с состоянием контактов;
  • отсутствует дребезг контактов и ложные срабатывания;
  • устойчивы к механическим воздействиям.
